Радиопрозрачная краска нужна там, где покрытие не должно мешать прохождению радиосигнала — на антеннах, обтекателях, корпусах радиооборудования и дронов. Аэрозольные краски NK NOVOKRASKA Супермат и Титаниум наносятся из баллончика, дают матовую камуфляжную поверхность и при этом остаются радиопрозрачными. В статье разбираем, что такое радиопрозрачность, какая краска радиопрозрачна и почему, и показываем результаты реальных замеров вносимых потерь на векторном анализаторе ARINST VNA-PR1: на частоте около 6,1 ГГц затухание сигнала от покрытия составило всего ≈0,17 дБ.
Радиопрозрачная краска нужна там, где покрытие не должно мешать прохождению радиосигнала: на антеннах, обтекателях, корпусах радиооборудования и беспилотников. Аэрозольные краски NK NOVOKRASKA — Супермат и Титаниум — наносятся из баллончика, дают матовую маскирующую поверхность и при этом радиопрозрачны. Ниже — что это значит на практике и результаты реальных замеров на векторном анализаторе ARINST VNA-PR1.
В этой статье: что такое радиопрозрачная краска · почему обычные эмали экранируют сигнал · результаты замеров S21 на 6 ГГц · камуфляж, матовость и заметность в ИК/ПНВ · форматы выпуска и применение · чем отличаются Супермат и Титаниум · ответы на частые вопросы
- Что такое радиопрозрачная краска и зачем она нужна
- Результаты замеров: радиопрозрачность на 6 ГГц
- Камуфляжные цвета и матовость
- Заметность в ИК-диапазоне и для ПНВ
- Форматы выпуска: баллончики и банки
- Где применяется радиопрозрачная краска
- Супермат или Титаниум — что выбрать
- Где купить
- Частые вопросы
Окрасить антенну, корпус приёмника или раму дрона в маскирующий цвет — задача понятная. Сложность в том, что не каждая краска для этого годится: неправильное покрытие способно ослабить сигнал и сбить работу радиоканала. Разберёмся, какая краска радиопрозрачна, и подтвердим это замерами.
Что такое радиопрозрачная краска и зачем она нужна
Радиопрозрачная краска — это покрытие, которое практически не ослабляет проходящий через него радиосигнал. Главный критерий здесь — вносимые потери (параметр S21, insertion loss): насколько слабее становится сигнал, прошедший через окрашенный слой. Чем меньше эта величина, тем «прозрачнее» краска для радиоволн.
Вопрос «какая краска радиопрозрачная» возникает не случайно. Обычные эмали и особенно составы с эффектом «металлик» содержат токопроводящие частицы, которые экранируют сигнал и ухудшают работу антенны. Краска радиопрозрачная для покраски антенн должна быть диэлектрической — без проводящих компонентов. Именно такие составы используются у NK: пигментная база не содержит токопроводящих металлических частиц, поэтому слой остаётся прозрачным для радиоволн.
Где это критично
- антенны связи и спутниковые антенны, где даже небольшое затухание ухудшает приём;
- обтекатели и корпуса радиооборудования;
- корпуса и антенные элементы дронов и FPV-аппаратов;
- любые узлы, которые нужно замаскировать по цвету, не «заглушив» радиоканал.
Результаты замеров: радиопрозрачность на 6 ГГц

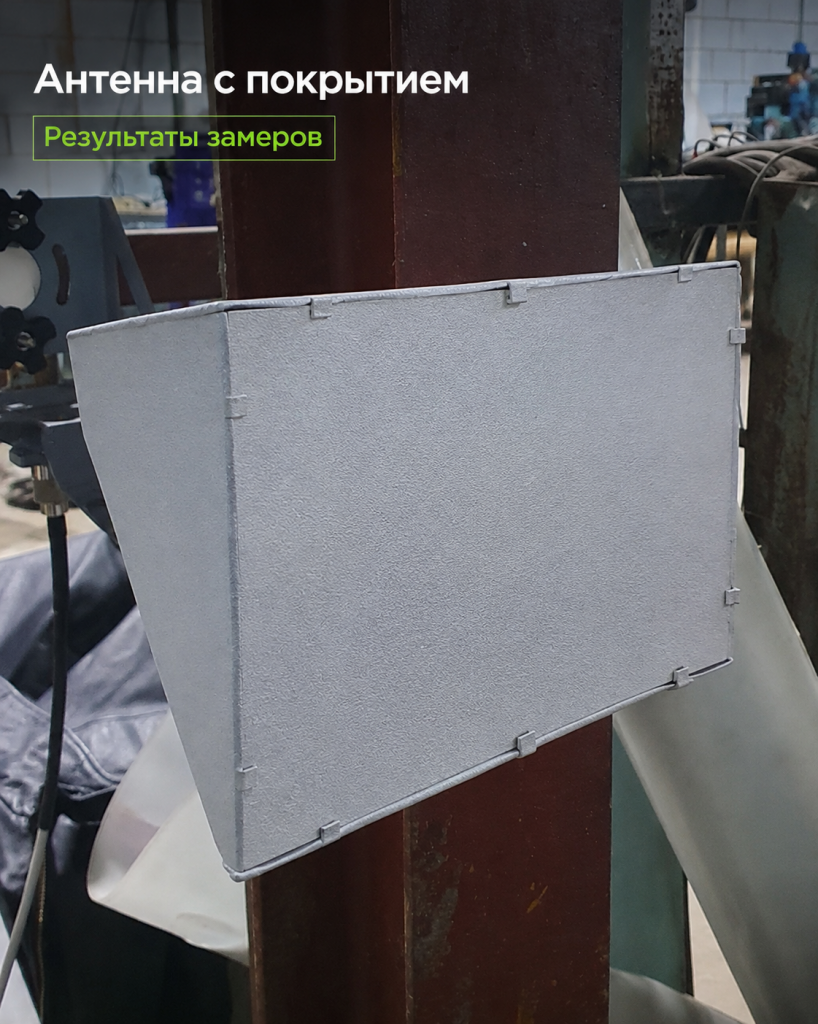

Чтобы не ограничиваться словами, мы провели прямой тест. Покрытие нанесли на рупорную антенну и сняли коэффициент передачи S21 на векторном анализаторе ARINST VNA-PR1 — опорный замер и замер с нанесённым слоем краски. Разница этих значений показывает, сколько «съедает» сигнала само покрытие.
Условия измерения
- прибор: ARINST VNA-PR1, диапазон 1–6200 МГц;
- измеряемый параметр: S21 [dB] — коэффициент передачи (вносимые потери);
- режим: Log. Amplitude, калибровка SOL + T;
- частота маркера: 6135,98 МГц, полоса развёртки 6135,95–6136,05 МГц.
| Замер | S21 (вносимые потери) | Фаза (Ph) |
|---|---|---|

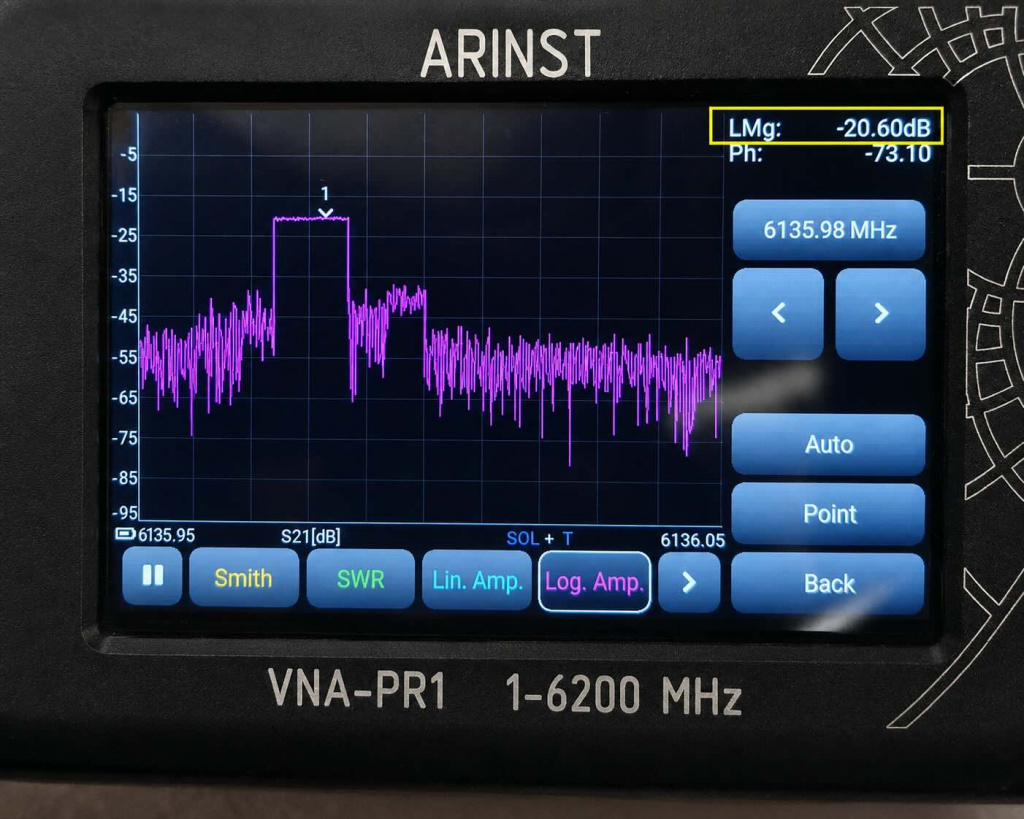

| Опорный (без покрытия) | −20,60 дБ | −73,10° |

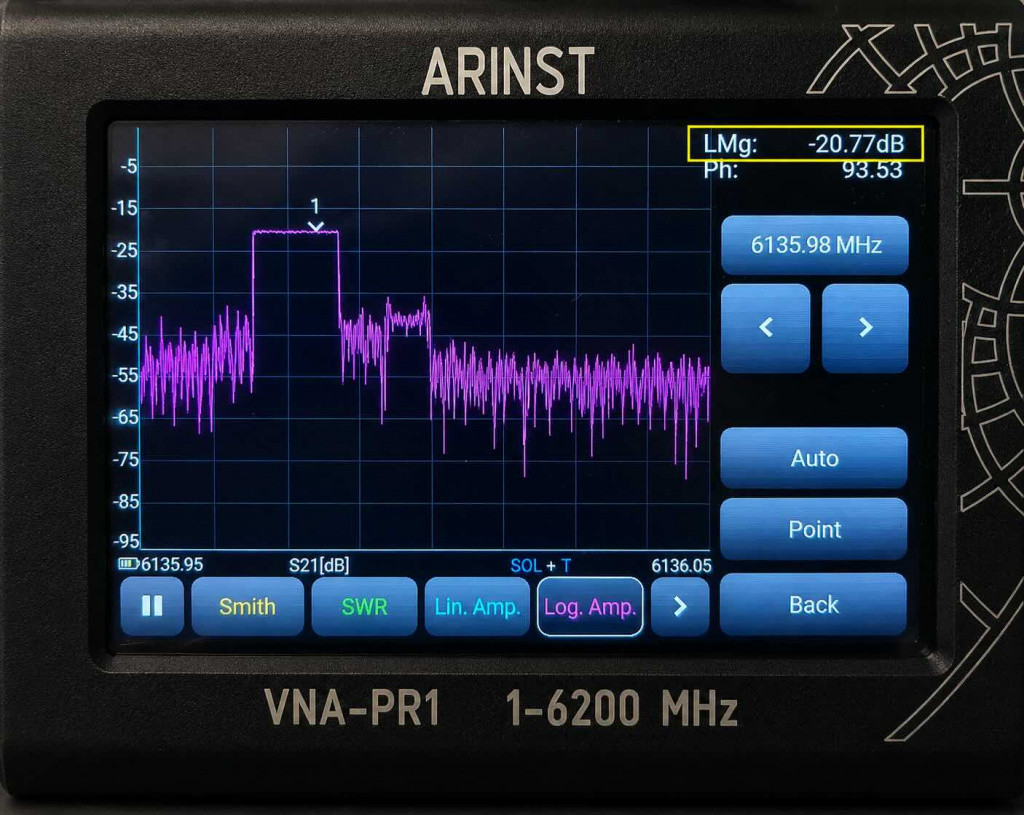

| С покрытием NK | −20,77 дБ | +93,53° |
Разница S21 между двумя замерами составила всего 0,17 дБ — крайне малая величина. Для практических целей покрытие можно считать радиопрозрачным на частоте около 6,1 ГГц.
Как читать эти цифры
- менее 0,5 дБ — отличная радиопрозрачность;
- 0,5–1,5 дБ — приемлемо;
- около 3 дБ — уже значимые потери.
Разворот фазы между снимками связан с переустановкой образца в оснастке, а не со свойствами краски: без жёсткой фиксации образца фазовые данные малоинформативны. Шумовой фон на уровне −50…−55 дБ с отдельными выбросами — нормальная картина для этого прибора на 6 ГГц.
Покрытие NK демонстрирует вносимые потери около 0,17 дБ на 6,1 ГГц — это зона «отличной радиопрозрачности». Для антенных применений и корпусов радиооборудования характеристика отличная: краску можно наносить прямо на излучающие поверхности без заметного ухудшения сигнала.
Камуфляжные цвета и матовость как снижение заметности
Радиопрозрачность — только половина задачи. Вторая половина — визуальная маскировка. Краски NK выпускаются в камуфляжных и защитных тонах с глубоко матовой поверхностью. Матовость здесь не декоративная: матовая защитная краска не даёт бликов и резко снижает заметность объекта на местности по сравнению с глянцем.
Супермат — это суперматовое маскировочное покрытие, которое надёжно работает на любой местности и в любое время года. Моноцвета Титаниум дополнительно дают износостойкое и антикоррозионное покрытие — там, где помимо маскировки важна стойкость к истиранию и защита металла. По сути это та же логика, что у запросов «краска хаки матовая» и «маскировочная краска», только в специализированном исполнении с подтверждённой радиопрозрачностью.
Заметность в ИК-диапазоне и для приборов ночного видения
Помимо видимого диапазона, матовое камуфляжное покрытие работает и на снижение заметности в инфракрасном (ИК) спектре. Краска малозаметна в ПНВ (приборах ночного видения): глубоко матовая поверхность хуже отражает подсветку ночных прицелов и снижает контраст объекта при наблюдении в ИК-подсветке. Тема ИК-маскировки и маскировки от приборов ночного видения становится всё актуальнее, и матовые покрытия NK дают здесь практический эффект на стороне снижения видимого и ИК-контраста.
Форматы выпуска: баллончики и банки
И Супермат, и Титаниум поставляются как радиопрозрачная краска в баллончиках — аэрозольный формат на 350 мл. Это удобно для самостоятельного нанесения: не нужны компрессор и краскопульт, слой ложится ровно, состав быстро сохнет.
Дополнительно Титаниум доступен в банках по 1 кг — для больших объёмов работ и нанесения краскопультом, при этом радиопрозрачные свойства покрытия сохраняются.
Как наносить
Очистите и обезжирьте поверхность.
При необходимости используйте грунт NK для лучшей адгезии.
Наносите краску тонкими равномерными слоями с просушкой между ними.
Дайте покрытию полностью набрать прочность перед эксплуатацией.
Несколько тонких слоёв всегда лучше одного толстого: покрытие получается равномернее, прочнее и аккуратнее по матовости.
Где применяется радиопрозрачная краска NK
Антенны и спутниковые антенны
Краска для антенн позволяет окрасить корпус и излучающие элементы в маскирующий цвет, не ухудшая характеристик. Замеры выше показывают, что вносимые потери остаются в пределах десятых долей дБ.
Дроны и FPV
Корпуса и антенные узлы беспилотников можно камуфлировать без риска «заглушить» канал управления или видеолинк.
Корпуса радиооборудования и обтекатели
Маскировка металлических и пластиковых корпусов, через стенки которых проходит сигнал.
Супермат или Титаниум — что выбрать

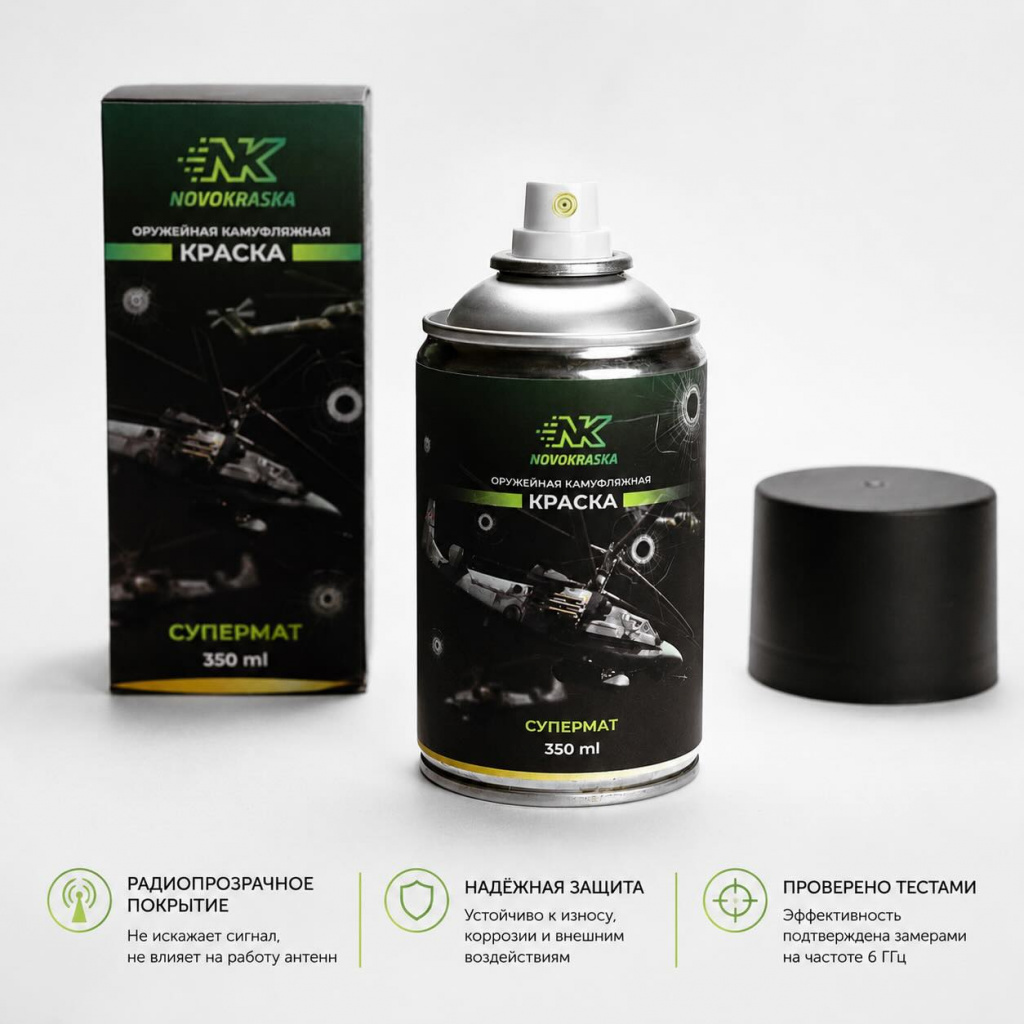

Супермат
Суперматовая камуфляжная краска. Надёжная маскировка на любой местности и в любое время года, быстро сохнет, термостойкая. Оптимальна, когда на первом месте — глубокая матовость и маскировка.
Титаниум
Износостойкая оружейная краска с антикоррозионными и маскировочными свойствами. Подойдёт там, где помимо маскировки важна стойкость покрытия к истиранию и защита металла. Поставляется как по отдельным цветам (моноцвета), так и в готовых камуфляжных наборах. Доступна в аэрозольных баллончиках 350 мл и в банках по 1 кг.
Где купить радиопрозрачную краску
Радиопрозрачную краску в баллончике можно купить напрямую у производителя NK NOVOKRASKA. Выбирайте подходящий цвет в каталоге и оформляйте заказ. Купить краску для антенн, дронов и корпусов радиооборудования можно по ссылкам ниже.
Купить Супермат Купить Титаниум
Частые вопросы
Какая краска радиопрозрачная?
Можно ли красить антенну этой краской?
Подходит ли краска для дронов и FPV?
В каком формате выпускается краска?
Сохраняется ли радиопрозрачность при нанесении в несколько слоёв?
Итог
Радиопрозрачная краска решает сразу две задачи: маскирует объект по цвету и не мешает работе радиоканала.
- Супермат — когда важны глубокая матовость и маскировка в любой сезон.
- Титаниум — когда нужны износостойкость, антикоррозионная защита, выбор моноцветов и наборов, формат баллончика или банки 1 кг.
- Подтверждено замером — вносимые потери ≈0,17 дБ на 6,1 ГГц, что соответствует отличной радиопрозрачности.
Результаты замеров получены на образце (рупорная антенна) на частоте около 6,1 ГГц на приборе ARINST VNA-PR1 и приведены для ознакомления. Характеристики на других частотах и поверхностях могут отличаться. NK NOVOKRASKA.
